Kit Pemula, Papan Pengontrol, Pabrik Modul Sensor
Produsen Proyek Robot Pendidikan DIY yang dapat diprogram
Tempat asal: | Guangdong |
Nama merek: | OKYNEWSTAR |
Nomor model: | OKY3492 |
Kuantitas min Order: | 10 buah |
---|---|
Harga: | USD2.4-3.00/piece |
Kemasan rincian: | Paket anti-statis yang berbeda di opsional: 1. Paket penuh atau parsial sesuai kebutuhan Anda. 2. P |
Syarat-syarat pembayaran: | D / A, MoneyGram, Western Union, T / T, D / P, L / C |
Menyediakan kemampuan: | 1000pieces/hari |
Sekarang:: | 13-26mA / DC 3.3V | Menganggur Saat Ini:: | 10-13mA / DC 3.3V |
---|---|---|---|
Operasi frekuensi:: | 13, 56 MHz | Jenis kartu yang didukung:: | S50, S70, UltraLight, Pro, Desfire |
Cahaya Tinggi: | perisai untuk arduino,sensor suhu arduino |
RFID Reader IC Card Proximity Module untuk Arduino, Red RC522 Card Baca modul Antena arduino
Fitur:
Menganggur Saat Ini: | 10-13mA / DC 3.3V |
Tidur saat ini: | <80uA; Arus puncak: <30mA |
Frekuensi operasi: | 13,56MHz |
Jenis kartu yang didukung: | S50, S70, UltraLight, Pro, Desfire |
Suhu Operasional: | -20-80 derajat |
Suhu penyimpanan: | -40-85 derajat |
Kelembaban relatif: | 5% -95% |
Kecepatan Transfer Data: | Max.10Mbit / dtk |
Dimensi Karakteristik Fisik Produk: | 40mm × 60mm |
Dimensi (cm) | 6,6 x 4,0 x 0,8 |
Berat: | 19g |
Deskripsi:
1.MF RC522 diaplikasikan pada chip baca kartu komunikasi tanpa kontak baca dan tulis 13.56MHz, NXP diluncurkan oleh perusahaan untuk aplikasi "tabel" dari sebuah chip kartu non-kontak tegangan rendah, biaya rendah, ukuran kecil, meter pintar dan perangkat genggam portabel mengembangkan pilihan yang lebih baik. The MF RC522 menggunakan modulasi canggih dan konsep demodulasi benar-benar terintegrasi dalam semua jenis 13,56MHz metode komunikasi pasif dan protokol pasif. Selain itu, mendukung algoritma enkripsi cepat CRYPTO1, produk validasi terminologi. MFRC522 mendukung serangkaian komunikasi non-kontak berkecepatan tinggi, tingkat transmisi data dua arah hingga 424kbit / dtk. Sebagai anggota baru dari seri kartu pembaca 13,56MHz dari keluarga chip yang sangat terintegrasi, MF RC522 MF RC500 MF RC530 Ada banyak kesamaan, tetapi juga memiliki banyak karakteristik dan perbedaan. Komunikasi antara itu dan mode host SPI membantu mengurangi koneksi yang mempersempit volume papan PCB, mengurangi biaya.
2. Asli Philips MFRC522 chip pembaca kartu sirkuit desain, mudah digunakan, biaya rendah, dan berlaku untuk pengembangan peralatan pengguna, pembaca dan pengembangan aplikasi canggih, kebutuhan untuk desain / produksi terminal kartu RF pengguna. Modul ini dapat langsung dimuat ke berbagai cetakan pembaca. Memanfaatkan tegangan 3.3V, melalui antarmuka SPI beberapa baris sederhana secara langsung dengan setiap motherboard CPU pengguna yang terhubung komunikasi dapat memastikan bahwa modul stabil dan dapat diandalkan, pembaca kartu jarak
Paket termasuk:
1 x modul RFID-RC522
1 x Kartu kosong S50 standar (Kartu IC non-kontak)
1 x S50 kartu berbentuk khusus a (seperti yang ditunjukkan oleh bentuk kunci cincin)
Pin ke Raspberry PI:
VCC-pin 1, 3,3 volt
RST-pin 22, GPIO25
GND-pin, 6, 9, 14, 20, atau 25, saya pribadi menggunakan pin 6
MISO-pin 21, GPIO9
MOSI-pin 19, GPIO10
SCK-pin 23, GPIO11
NSS-pin 24, GPIO7
IRQ- Jangan Lampirkan ke rpi

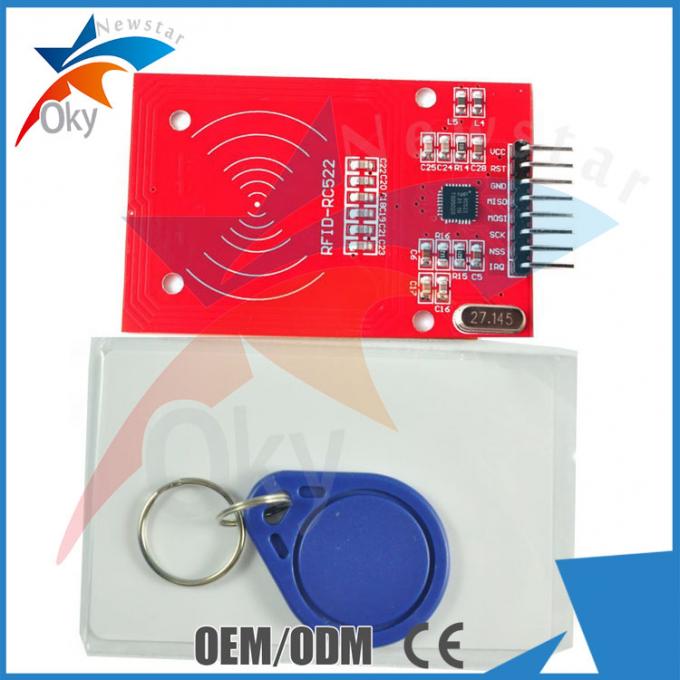

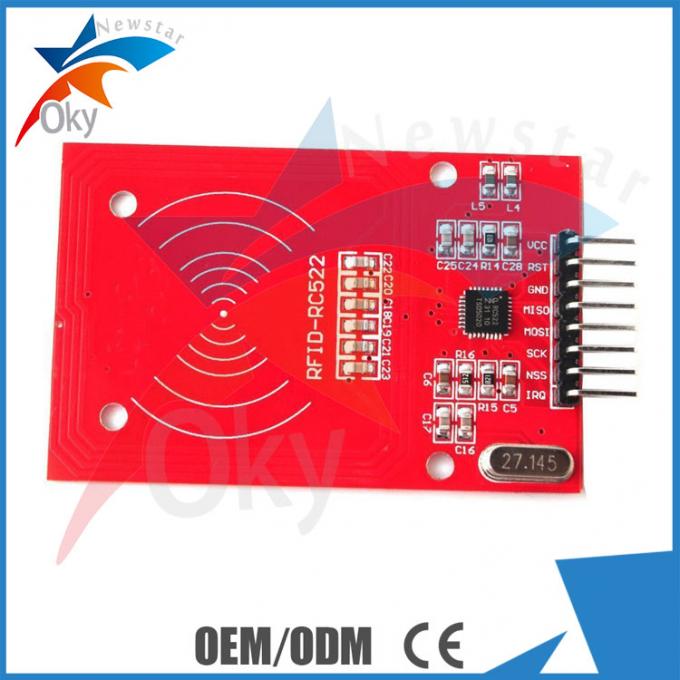

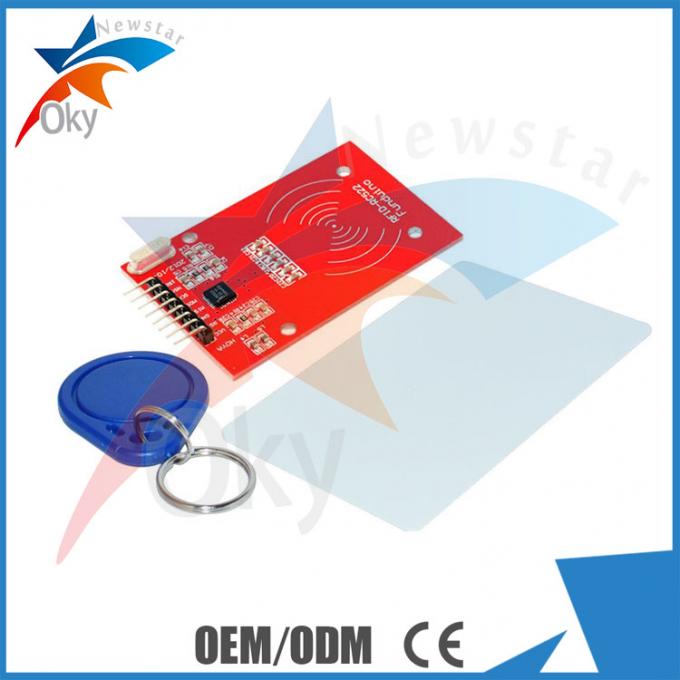

Foto;
