DC-DC Melangkah Modul Modul Daya LM2596 Sensor Untuk Arduino 7V-35V ke 1.25V-30V 3A

Detail produk:

Tempat asal:	Guangdong Cina (daratan)
Nama merek:	OEM
Nomor model:	OKY3502-4

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order:	10 Bagian/buah
Harga:	USD1.23-1.40/piece
Kemasan rincian:	Paket yang berbeda pada opsional: 1. Paket Ritel: Kotak kristal 2. Bulking Packing: kasus plastik 3.
Waktu pengiriman:	3-5 hari kerja setelah pembayaran
Syarat-syarat pembayaran:	L/C, D/A, D/P, T/T, Western Union, MoneyGram
Menyediakan kemampuan:	1000 Sepotong / Potongan per Hari

Kontak

Detil Deskripsi produk

Orde sampel:	Selamat datang	Factory Outlet:	Factory Outlet
OEM/ODM:	TERSEDIA	Waktu Antar:	1-3 hari
Sesuaikan dengan merek sendiri:	Sesuaikan dengan merek sendiri	Sesuaikan paket dengan merek saya sendiri:	Selamat datang
Saham:	Kaya	PENGGUNA:	Siswa, Insinyur, dll.
Menyoroti:	alat sensor arduino , sensor suhu arduino

DC-DC Step Down Power Module Modul LM2596 7V-35V menjadi 1.25V-30V 3A

Deskripsi:

Tegangan Input: 5-35V
Nilai Output Saat Ini: 3A
Tegangan Output: Terus disesuaikan dari 1,25 V ke 30V

Tegangan putus: 1.5V, karena mengurangi modul, untuk memastikan output stabil. Tolong jaga perbedaan tekanan minimum 1.5V.

Produk ini dengan muatan lampu indikasi arus konstan, lampu indikator pengisian, lampu saat ini disesuaikan volume ultra kecil.

Ukuran: 48mm (L) * 24mm (W) * 11.4mm (tinggi), tidak mengandung potensiometer (termasuk 13mm tinggi potensiometer).

Sifat modul: Arus konstan step-down yang tidak terisolasi. Modul tegangan konstan (CC CV). Modul pengisian daya.

Lingkup aplikasi: Daya tinggi LED arus konstan drive, pengisian baterai Lithium (termasuk feroelektrik), 4V, 6V, 12V, 14V, 24V baterai, NiCd dan baterai NiMH (baterai) biaya, panel surya dan generator angin.

Tegangan output:

1.Adjustable secara terus menerus (1.25-30V adjustable);

2.Memerlukan output tetap (antara 1.25-30V pilihan sewenang-wenang).

Modus yang dapat disesuaikan: Hubungkan daya dengan benar (7-35V), dan kemudian monitor tegangan keluaran menggunakan multimeter, dan potensiometer (secara umum, dorongan searah jarum jam, terbalik ke buck).

Tegangan output: Disetel terus menerus (pengaturan beban 1,25-30 V).

Maksimum arus keluaran: 3A, (lebih dari 15W menginstal sirip, silakan).

Putar arus lampu: nilai arus konstan * (1% - 100%), putar arus lampu dan hubungan nilai arus konstan, seperti nilai arus konstan adalah 3A, putar arus lampu diatur ke 0,1 kali dari aliran konstan (0,1 * 3A = 0,3 A), ketika nilai dari pengaturan arus konstan menjadi 2A, maka putar arus lampu adalah 0,1 kali dari aliran konstan (0,1 * 2A = 0,2A).

Tegangan putus: 2V

Daya keluaran: Pendinginan alami 15W

Efisiensi: 92% (maksimum 92% (semakin tinggi tegangan, semakin tinggi efisiensi)

Output riak: 20M bandwidth (hanya untuk referensi)

Input keluaran 12V 5V 3A 60mV (MAX)

Suhu kerja: kelas industri (-40 ℃ hingga +85 ℃) (suhu lingkungan melebihi 40 derajat, silakan kurangi penggunaan listrik, atau untuk memperkuat panas yang hilang).

Suhu penuh: 45 ℃

Arus tanpa beban: tipikal 10mA (12V 4.2V)

Tingkat regulasi beban: + 1%

Tingkat regulasi tegangan: 0,5%

Kecepatan respons dinamis: 5% 200uS

Indikator: Lampu indikator aliran konstan berwarna merah, cahaya pengisian merah, setelah lampu indikator pengisian berwarna biru.

Perlindungan keluaran sirkuit pendek: Ya, arus konstan (pengaturan nilai arus konstan).

Koneksi: Kawat dapat dilas di PCB secara langsung.

Metode pengisian baterai:

1. Tentukan tegangan float dan arus pengisian yang Anda perlukan untuk mengisi daya baterai dan tegangan input modul.

2. Adjustable potensiometer konstan, tegangan output diatur menjadi sekitar 3V.

3.Use multimeter 10A arus blok pengukuran output arus hubung singkat, sementara itu menyesuaikan potensiometer arus konstan untuk membuat arus keluaran mencapai nilai yang telah ditentukan saat ini.

4.Aktifitas pengisian lampu arus default adalah 0,1 kali arus pengisian (nilai saat ini) .Jika Anda perlu, sesuaikan mengubah potensiometer lampu saat ini silakan (umumnya tidak menyesuaikan).

5. Adjustable potensiometer konstan untuk membuat tegangan output ke tegangan muatan mengambang.

6.Connect baterai, untuk mencoba pengisian (1, 2, 3, 4, 5 langkah adalah daya input modul, output tanpa beban tidak terhubung ke baterai).

LED metode penggunaan mengemudi saat ini konstan:

1. Tentukan Anda perlu menggerakkan LED beroperasi saat ini dan tegangan kerja maksimum.

2. pengaturan potensiometer konstan; 2, tegangan output diatur menjadi 3V.

3.Use multimeter 10A arus blok pengukuran output arus hubung singkat, sementara itu menyesuaikan potensiometer arus konstan untuk membuat arus keluaran mencapai operasi LED saat ini.

4.Adjustable potensiometer konstan untuk membuat tegangan output ke tegangan kerja maksimum LED.

5.Connected ke LED, coba mesin uji. (1, 2, 3, 4 langkah adalah daya input modul, output tanpa beban tidak terhubung ke lampu LED).

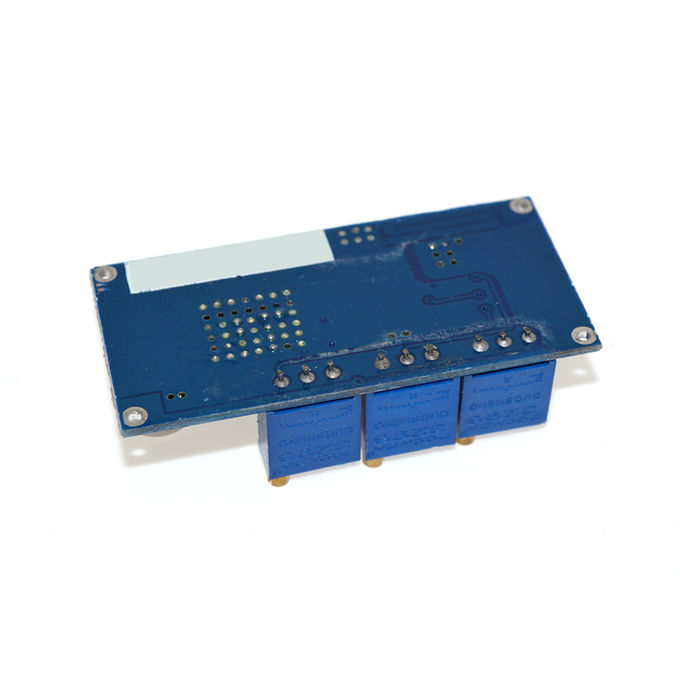

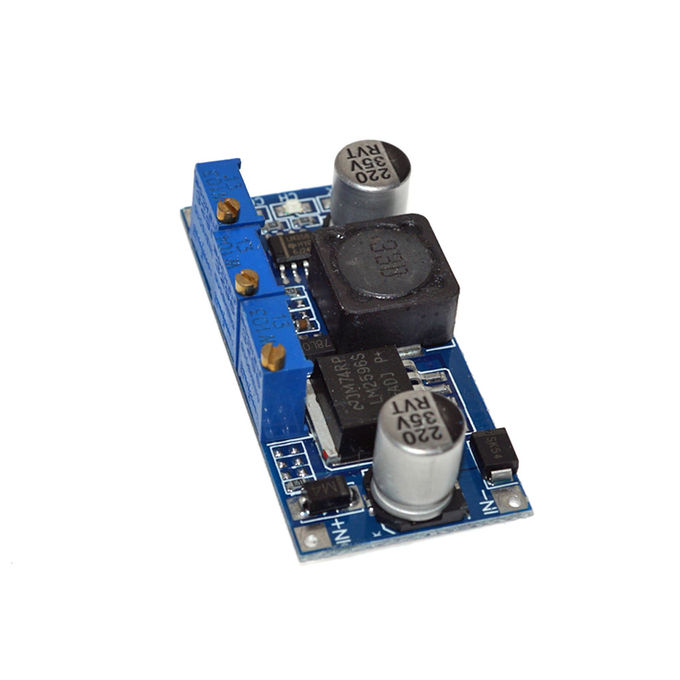

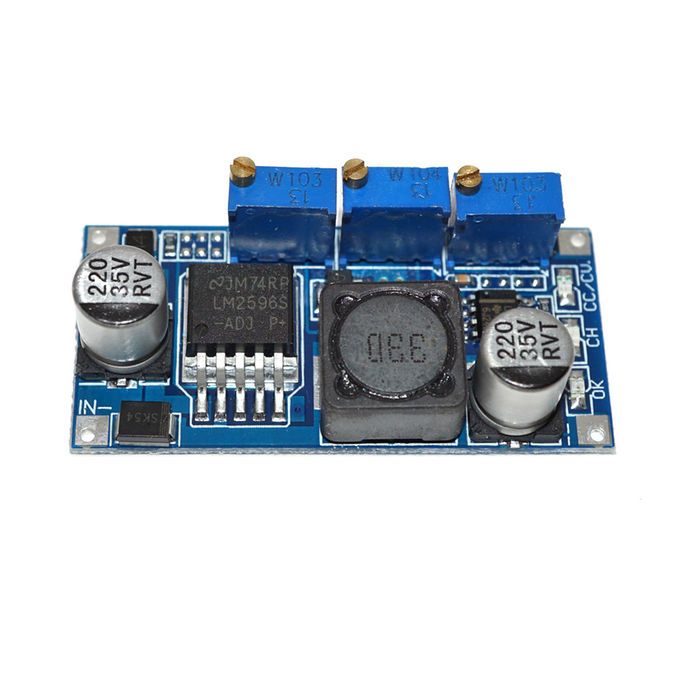

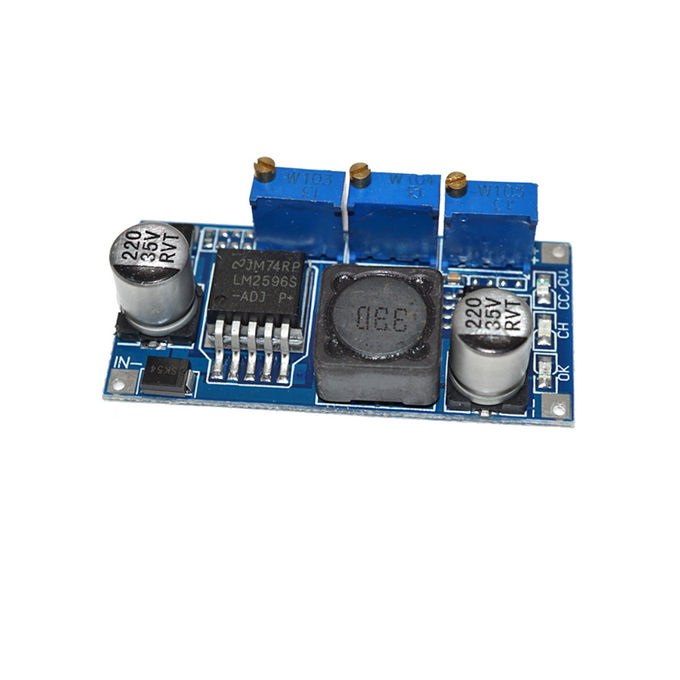

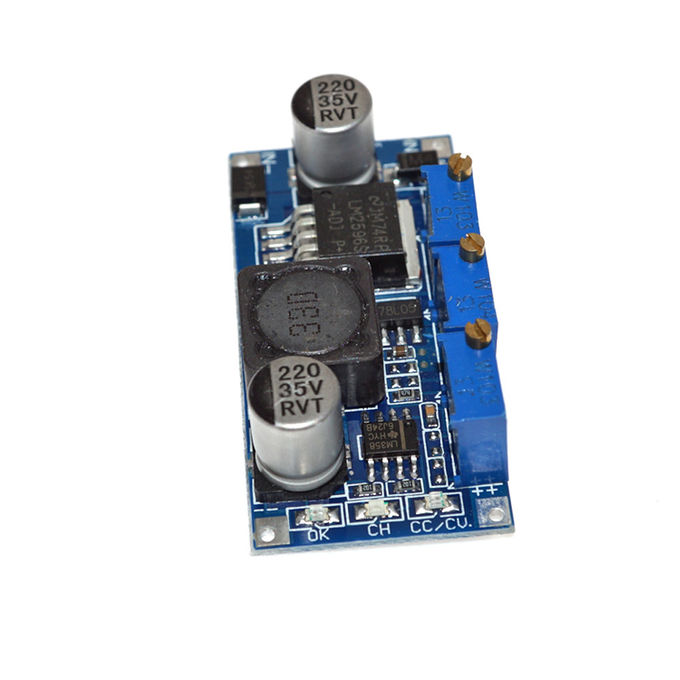

Foto
