AD8232 Modul Pengukuran Fisiologis Jantung Pulse ECG Monitor Sensor Dewan

AD8232 Modul Pengukuran Fisiologis Jantung Pulse ECG Monitor Sensor Dewan

Ringkasan:

1. Monitor denyut jantung timbal tunggal
2. AD8232 adalah ujung depan terintegrasi, berlaku untuk jantung sinyal listrik biologis untuk melakukan surat
3. Jumlah pengkondisi untuk melakukan pemantauan detak jantung.
4. Pastikan kinerja rentang suhu yang terukur 0 hingga 70 derajat C, kisaran suhu operasi -40 hingga +85.
5. IC Kompatibel

Fitur:

1. output driver umpan tinggi HPDRIVE. Kapasitor harus dihubungkan ke filter high pass pertama di HPDRIVE.
Driver AD8232 pin ini untuk menjaga HPSENSE pada level yang sama dengan tegangan referensi.
2. + IN instrumentasi amplifier input positif. + IN biasanya terhubung ke elektroda lengan kiri (LA).
3. - IN instrumentasi penguat masukan negatif. - IN biasanya terhubung ke elektroda lengan kanan (RA).
4. Masukan umpan balik driver kanan kaki RLDFB. RLDFB adalah pin umpan balik sirkuit driver kaki kanan.
5. Output driver kaki kanan RLD. Elektroda drive (biasanya untuk kaki kanan) harus dihubungkan ke pin RLD.
6. SW pin pemulihan cepat beralih. Pin ini harus dihubungkan ke output dari filter high pass kedua.
7. OPAMP + masukan pembalik op amp.
8. REFOUT referensi buffer output tegangan. Referensi output penguat instrumen ini potensial.
REFOUT harus digunakan sebagai tanah virtual untuk setiap titik di sirkuit yang membutuhkan sinyal referensi.
9. OPAMP penguat operasional pembalik input.
10. OUT output op amp. Output ini memberikan sinyal denyut jantung sepenuhnya terkondisi.
OUT dapat dihubungkan ke sisi input dari ADC.
11. LOD - lepaskan ujung output dari komparator. Jatuh mode deteksi di DC memimpin, dan ketika elektroda IN terputus,
LOD - dalam keadaan tinggi, jika tidak dalam keadaan rendah. Dalam pertukaran mode deteksi langsung, LOD selalu dalam keadaan rendah.
Memimpin keluaran komparator. Dalam mode deteksi terdepan DC, ketika elektroda + IN diputuskan, LOD + berada pada level tinggi,
Sebaliknya, itu dalam keadaan tingkat rendah. Dalam pertukaran mode deteksi langsung, dan ketika elektroda IN atau + IN diputuskan, LOD + berada dalam status tingkat tinggi,
Ketika kedua elektroda ini terhubung, mereka berada dalam keadaan tingkat rendah.
12. LOD +
13. Input kontrol penonaktifan SDN. Mengemudi SDN ke tingkat rendah, yang dapat diubah menjadi mode pematian daya rendah.
14. AC / DC memimpin mode kontrol input. Untuk mode DC lead off, pin AC / DC harus digerakkan ke level rendah.
Untuk mode AC memimpin mati, pin AC / DC harus didorong ke tingkat tertinggi.
15. Input kontrol pemulihan cepat FR. Drive FR ke tingkat tinggi dapat menjadi mode pemulihan cepat; jika tidak, harus didorong ke level rendah.
16. Catu daya GND.
17. + pin pasokan VS.
18. referensi buffer tegangan referensi REFIN. REFIN (pin input impedansi tinggi) dapat digunakan untuk mengatur tingkat buffer tegangan referensi.
19. Keluaran output penguat instrumentasi IAOUT.
20. Penguat instrumentasi HPSENSE untuk input deteksi lewat tinggi.
HPSENSE terhubung ke R dan C node yang ditetapkan pada frekuensi putaran dari rangkaian pemblokiran DC.
EP terkena pad. Pad yang terkena harus GND atau tidak terhubung

Bekerja berdasarkan prinsip:

1. Modul pengkondisi sinyal terintegrasi untuk ECG dan aplikasi pengukuran bio listrik lainnya. Perangkat ini dirancang untuk mengekstrak, memperkuat dan menyaring sinyal listrik biologis lemah dalam kasus kebisingan yang dihasilkan oleh penempatan elektroda yang bergerak atau jarak jauh. Desain ini memungkinkan konverter analog-ke-digital (ADC) ultra-kuat atau mikrokontroler tertanam untuk dengan mudah menangkap sinyal output.
2. AD8232 menggunakan bipolar high pass filter untuk menghilangkan artifak gerak dan potensial elektroda setengah sel. Filter ini erat digabungkan dengan struktur penguat instrumen, yang dapat mewujudkan gain tinggi tahap tunggal dan filter lolos tinggi, sehingga menghemat ruang dan biaya.
3. AD8232 menggunakan penguat non operasional untuk membuat filter low pass tiga kutub, sehingga menghilangkan derau tambahan. Pengguna dapat memenuhi kebutuhan berbagai jenis aplikasi dengan memilih frekuensi cut-off dari semua filter.
Dalam rangka meningkatkan frekuensi rangkaian sistem dan gangguan yang tidak diinginkan lainnya dari kinerja penolakan mode umum, AD8232 dibangun pada penguat untuk driver sisi kanan (RLD) dan aplikasi penggerak utama lainnya.
4. AD8232 berisi fungsi pemulihan cepat, Anda dapat mengurangi filter lintasan panjang tinggi untuk membentuk fenomena ekor panjang. Jika penguat sinyal tegangan rel penguat (seperti timah keluar dari casing), AD8232 akan secara otomatis menyesuaikan ke kondisi cutoff filter yang lebih tinggi. Fitur ini memungkinkan AD8232 untuk mencapai pemulihan cepat, dan dengan demikian koneksi utama ke pengukuran objek dapat dicapai sesegera mungkin setelah pengukuran nilai.

Aplikasi:

Kebugaran dan latihan pemantauan detak jantung
ECG portabel
Pemantauan kesehatan jarak jauh
Periferal permainan
Pengambilan sinyal listrik bio

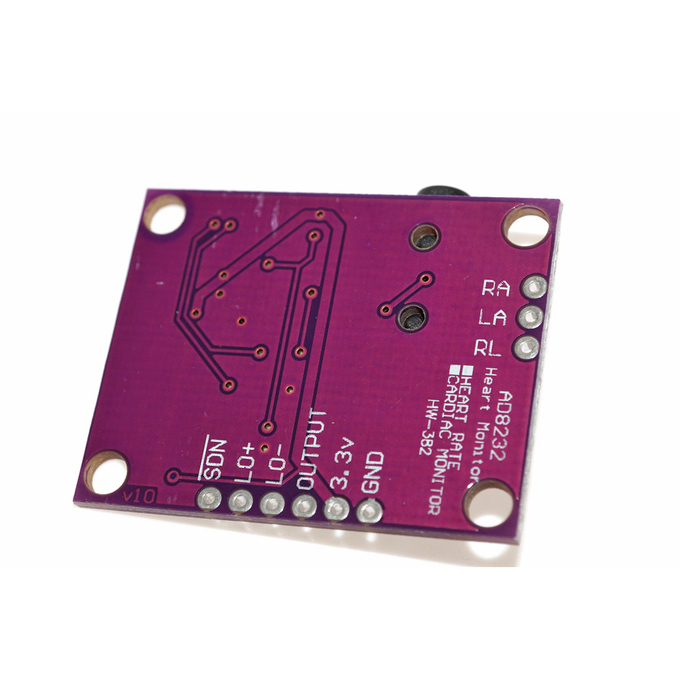

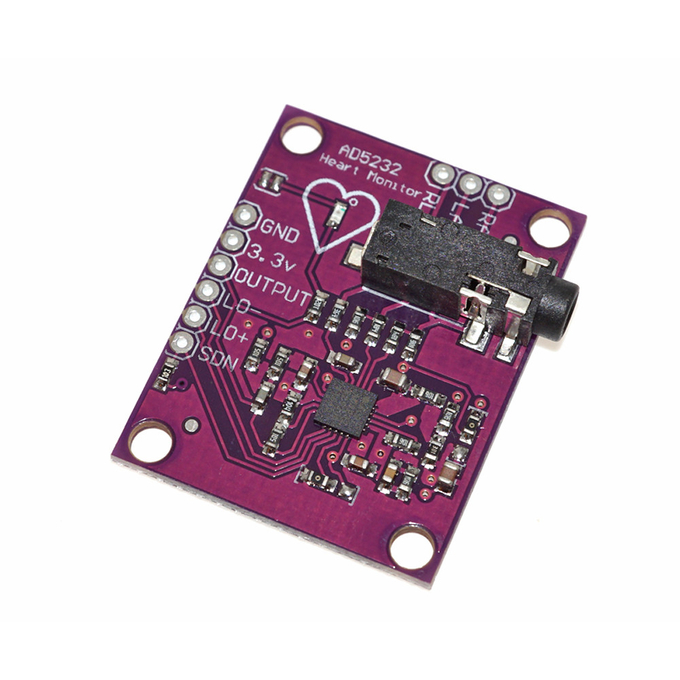

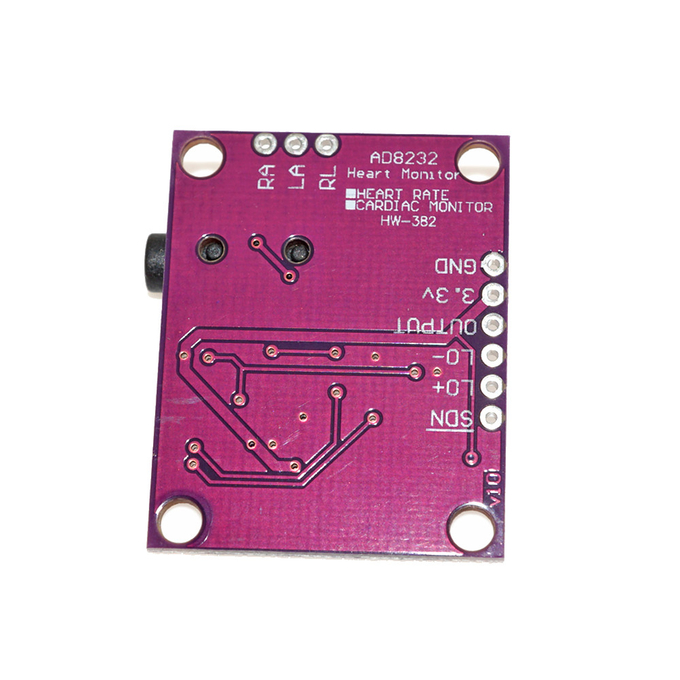

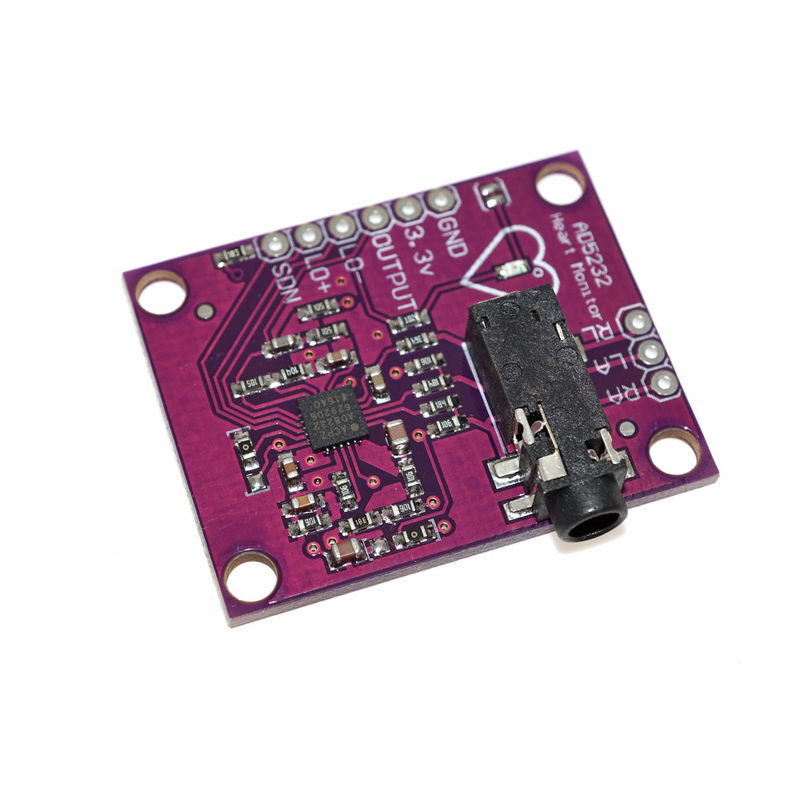

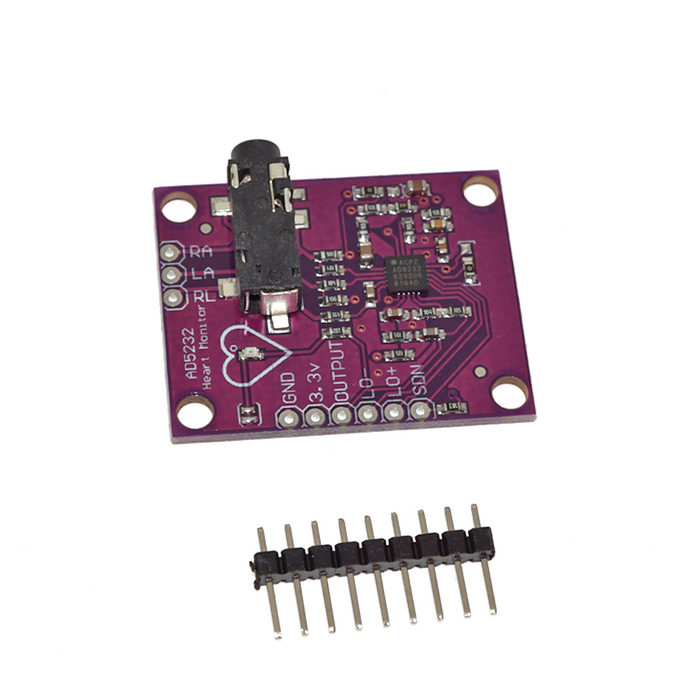

Foto
